1、主要由于加工過程中經(jīng)緯紗所受張力不同，因此造成經(jīng)緯紗的彎曲程度差異，經(jīng)過浸濕后如在自由狀態(tài)下干燥, 經(jīng)緯紗的彎曲形狀會(huì)自動(dòng)地恢復(fù)到平衡狀態(tài)，即所謂織縮調(diào)整作用，結(jié)果形成了縮水現(xiàn)象。

2、纖維在浸濕時(shí)產(chǎn)生的異向膨脹作用，即纖維的長度和直徑均增大，但直徑的增大比長度的增大程度大得多。如棉纖維浸濕后直徑增大14%，而長度僅增長1.1%?1.2% ，故織物在浸濕后，織物中的纖維因膨脹而變粗，但長度增加不多，紗線必然隨著纖維的變粗而增大了直徑。

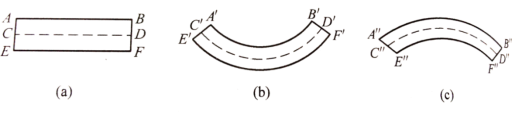

3、經(jīng)緯紗在織物中是互相抱繞著的，如緯紗的直徑增大了，經(jīng)紗長度就一定增加，才能保持抱繞緯紗的狀態(tài)，但經(jīng)紗在沒有增加外力的條件下，長度是不可能增長的，于是緯紗間的距離就勢必軋緊，即緯紗的密度增大，結(jié)果形成織物的經(jīng)向收縮。緯紗也有同樣的現(xiàn)象。

4、當(dāng)織物自然干燥后，纖維失去膨脹形態(tài)，紗線也回復(fù)到原有的粗細(xì)，但由于紗線間的摩擦阻力關(guān)系，限制了紗線的自由移動(dòng)，織物就仍保持收縮形態(tài)。所以織物在浸濕后，讓其自然干燥，織物的面積往往縮小，厚度增加，表面變得不平。纖維的異向膨脹雖然是織物縮水的原因之一，但所占的百分率不大，所以造成纖維素纖維織物縮水的原因，應(yīng)以織縮調(diào)整作用為主。

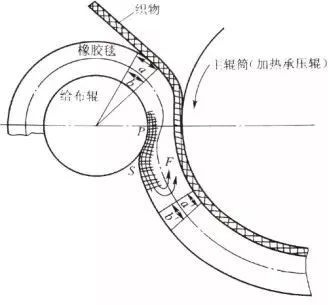

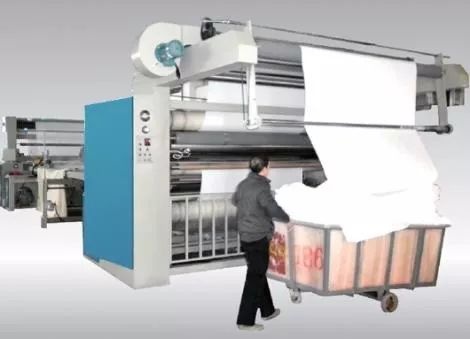

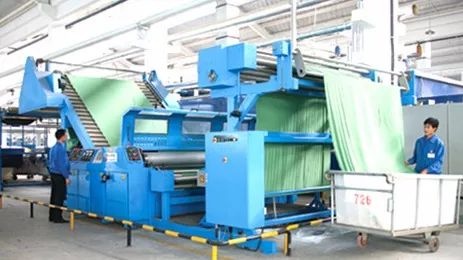

5、織物的縮水率與織物的組織結(jié)構(gòu)和纖維的特性有很大關(guān)系。如經(jīng)紗密度比緯紗密度大很多的卡其、府綢等織物，緯向的縮水率就比經(jīng)向的縮水小得多。粘膠與棉雖同屬纖維素纖維，但由于粘膠纖維的組織結(jié)構(gòu)比較松，濕膨脹率較大，易被拉伸，濕態(tài)時(shí)更甚，所以粘膠織物的縮水率比棉織物大，即使用機(jī)械預(yù)縮整殫的方法也不能解決縮水問題。一般只好采用化學(xué)交聯(lián)法，改變粘膠纖維的特性,從而解決粘膠織物的縮水過大的缺點(diǎn)。
