規格參數

多功能涂層機
主要技術參數：

1、公稱幅寬：門幅寬度：180-420cm
2、機械速度：5-65m/min(50HZ)
3、熱源：導熱油、燃氣、蒸汽
4、傳動方式：水平軌道鏈條傳動
5、整機功率：≈48KW

興華自2003年起研發涂層機，根據客戶工藝要求不斷更新技術及完善服務。
現推出新一代多功能型涂層機，不僅能滿足客戶對工藝的多種需求，還大大
的降低能耗，為客戶創造更多經濟效益。
多功能涂層機可用于面料的均勻色涂膜，特殊手感，透氣透濕等功能性。
包括彩色PVC、環氧樹脂等工業布的涂層。該多功能涂層機整機自動控制，
溫度均勻、涂層機厚度可控、安全停車裝置，全數字化顯示，操作簡便，大
大降低了對操作工人的要求。

工藝流程及選配件

1、平幅進布→2、自動對中→3、兩輥或三輥軋車（選）→4、四輥燙平（選）→5、輥涂（選）→6、高精度涂層頭→7、熱風儲能烘箱→8、風冷裝置（選）→9、三輥冷卻→10、大卷裝或落布（選）

進布機架

形式一

A-1 機架

A-2 進布、緊布

A-3 光電對中裝置

A-4 清毛裝置

A-5 吸邊機

A-6 機頭操作柜

形式二

A-1 機架

A-2 進布、緊布

A-3 光電對中裝置

A-4 同步跟蹤調節

A-5 MH563三輥軋車

A-6 吸邊機

A-7 機頭操作柜

形式三

A-1 機架

A-2 進布、緊布

A-3 光電對中裝置

A-4 二熱二冷

A-5 同步跟蹤調節

A-6 機頭操作柜

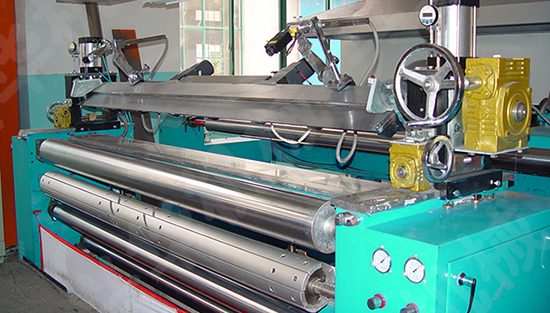

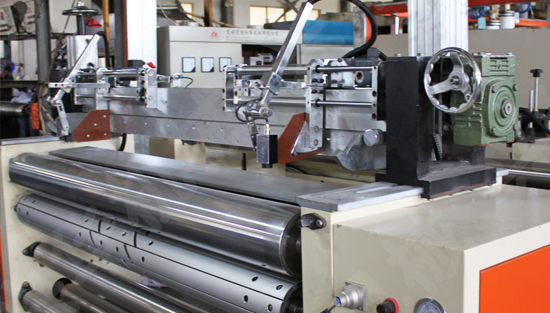

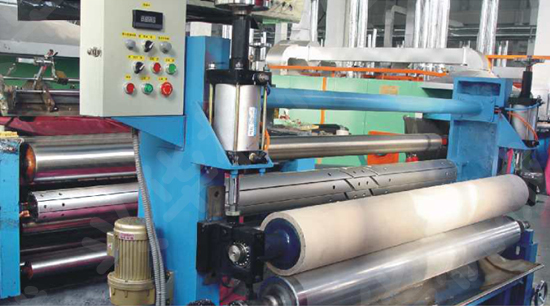

涂層頭（涂臺）

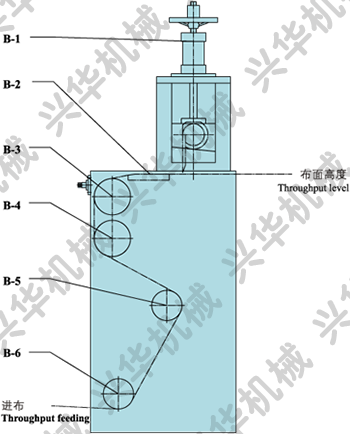

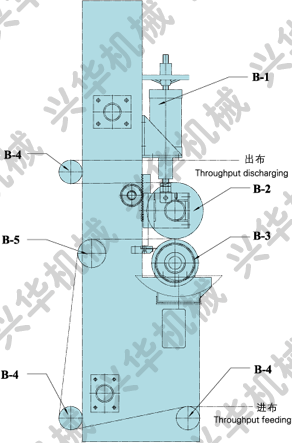

配置形式一

B-1 氣動可調節抬刀裝置

B-2 臺板

B-3 導布輥

B-4 鋁開幅輥

B-5 導布輥

B-6 導布輥

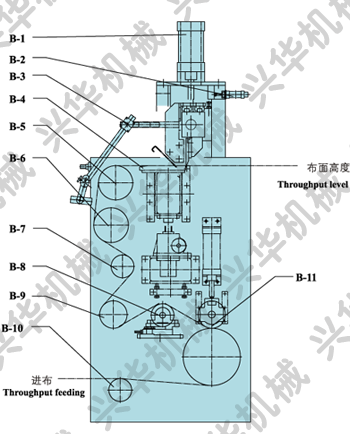

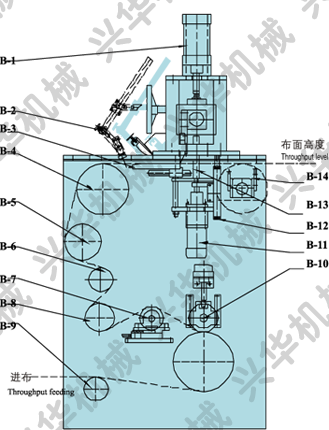

配置形式二

B-1 氣動可調節抬刀裝置

B-2 抬刀限位

B-3 自動擋漿裝置

B-4 臺板（帶高度調節）

B-5 導布輥

B-6 鋁開幅輥

B-7 導布輥

B-8 恒張力檢測裝置

B-9 導布輥

B-10 導布輥

B-11 恒張力送布裝置

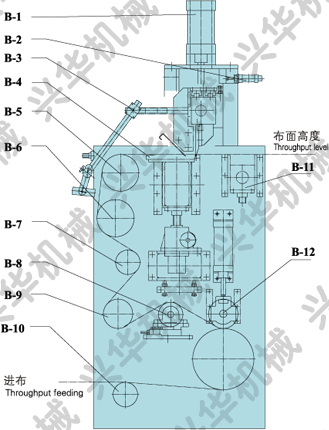

配置形式三

B-1 氣動抬刀帶微調裝置	B-2 抬刀限位	B-3 自動擋漿裝置
B-4 臺板（帶高度調節）	B-5 導布輥	B-6 鋁開幅輥
B-7 導布輥	B-8 恒張力檢測裝置	B-9 導布輥
B-10 導布輥	B-11 背刀（帶高度調節）	B-12 恒張力送布裝置

配置形式四

B-1 氣動抬刀	B-2 自動擋漿裝置	B-3 臺板（帶高度調節）
B-4 導布輥	B-5 鋁開幅輥	B-6 導布輥
B-7 恒張力檢測裝置	B-8 導布輥	B-9 導布輥
B-10 恒張力送布裝置	B-11 微調裝置動力	B-12 數碼顯示傳感器
B-13 微調螺桿	B-14 背刀

配置形式五

B-1 升降調節汽缸	B-2 橡膠壓輥	B-3 涂膠印花輥
B-4 導布輥	B-5 鋁合金開幅輥

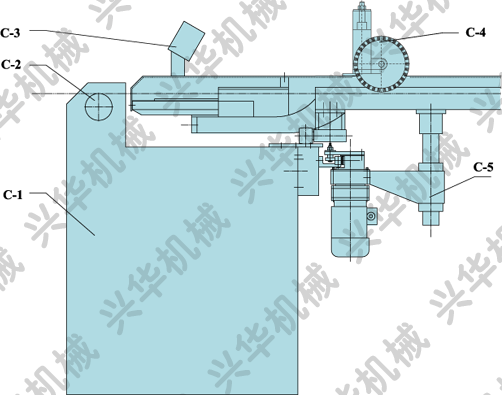

進布機頭箱

C-1 機頭箱

C-2 導布輥

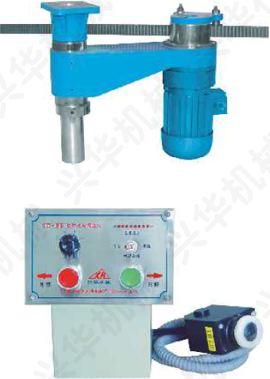

C-3 布邊追蹤控制器

C-4 壓針（氣壓）

C-5 布邊追蹤裝置

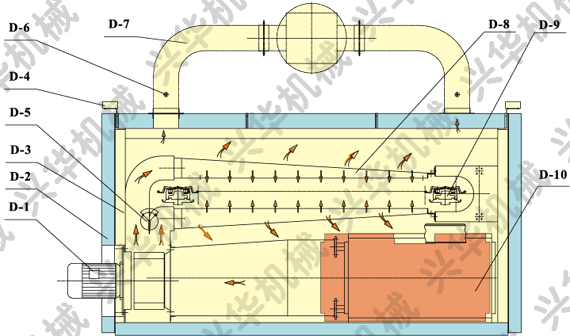

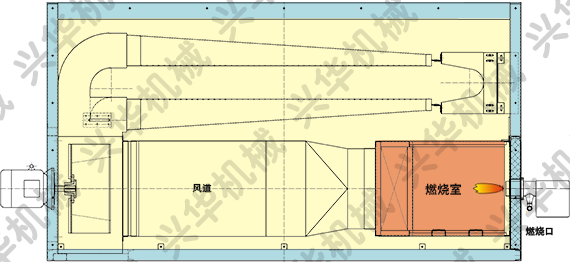

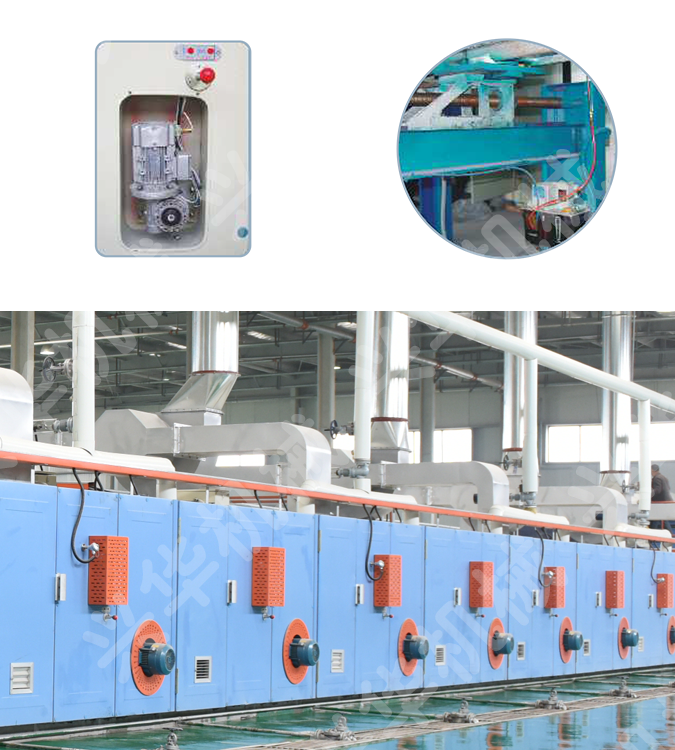

熱風循環干燥室

	D-1 熱風循環系統
	D-2 保溫板
	D-3 機架
	D-4 走線槽
	D-5 循環風量調節
	D-6 排氣風量調節
	D-7 排氣風管
	D-8 噴風管
	D-9 導軌
	D-10 換熱器

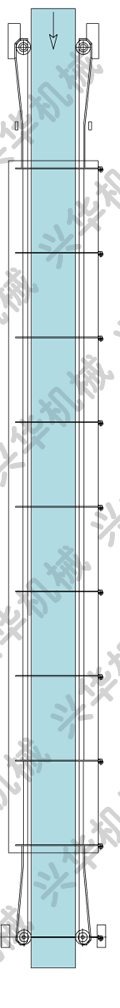

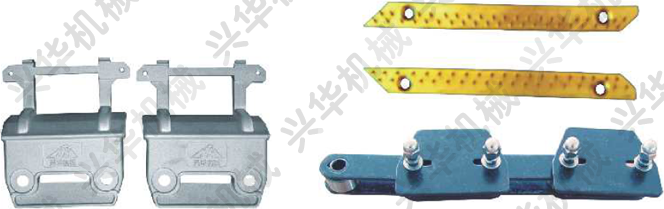

軌道幅寬調整

性能特點

每段軌道之銜接處采用活動式鏈接，可由調幅減速機帶動絲桿傳動，在調幅螺母帶動下，使軌道幅寬達到所需的幅面寬度。各段幅寬可以聯調，也可以單調，并在機頭操作柜上顯示幅寬數字。

每檔調幅設有安全裝置，以免超范圍調整。

出布機架

形式一

G-1 出布機箱

G-2 齒輪箱

B-3 出布導布輥

B-4 同步控制裝置

B-5 冷卻輥（三輥或兩輥）

B-6 大卷裝

G-7 收卷A字架

形式二

G-1 出布機箱

G-2 齒輪箱

B-3 出布導布輥

G-4 同步控制裝置

G-5 冷卻輥（三輥或兩輥）

G-6 大卷裝

G-7 收卷A字架

G-8 出布輥

G-9 擺布

出布機架

涂層機規格參數

涂層機規格參數

烘箱室數	主機功率（KV）	熱交換器	熱風循環馬達	烘箱長度	機器總長


18.5	4	8 SETS	3.0~4.0KW×4 SETS	18015	31500

18.5	5	10 SETS	3.0~4.0KW×10 SETS	22015	35500

注：1、B為公稱幅寬。（180cm、200cm、220cm、240cm、260cm、280cm、300cm、320cm、340cm、360cm、380cm、400cm、420cm) 2、以上參數根據客戶實際情況，本公司保留修改的權利。
