發(fā)布時間：2022-12-12 點擊：

涂層機、定型機、地毯機專業(yè)生成廠家無錫前洲興華機械2022年12月12日訊 錦綸印染加工多用弱酸性染料，染料和纖維主要以范德華力和氫鍵結(jié)合，存在色牢度較差的問題，市售酸性染料固色劑雖能提高耐皂洗色牢度和耐摩擦色牢度，但仍缺乏有效的汗?jié)n牢度固色劑。雖然通過充分皂洗、染料篩選、優(yōu)化固色工藝和開發(fā)新的固色劑或牢度增進(jìn)劑，能改善耐汗?jié)n色牢度，但是堿性汗?jié)n色牢度仍較差。

酸性染料耐汗?jié)n色牢度的提升劑仍以季銨鹽的聚酰胺固色劑為主，多采用多胺化合物與雙氰胺的縮聚反應(yīng)來制備無甲醛聚酰胺固色劑，如汗?jié)n牢度劑SF-30A，屬于聚陽離子型固色劑。雖然季銨鹽型聚酰胺固色劑能明顯提高酸性染料的汗?jié)n牢度，但會明顯降低織物的耐摩擦色牢度。

本研究的目的是既不降低耐摩擦色牢度，又能提高季銨鹽型聚酰胺固色劑的耐汗?jié)n色牢度。試驗首先測定了汗?jié)n牢度劑SF-30A的固色效果，其次考察了汗?jié)n牢度劑SF-30A與濕摩提升劑HS-222、黏合劑SD-20B，以及丙烯酸酯單體綜合處理對錦綸印花織物耐摩擦色牢度和耐汗?jié)n色牢度的改進(jìn)效果。

1.實驗部分

1.1材料

織物380T尼絲紡印花織物，20D/20D，面密度35g/m2

助劑汗?jié)n牢度劑SF-30A（季銨鹽型聚酰胺，含固率30%，自制），黏合劑SD-20B（丙烯酸丁酯和丙烯酸等單體的共聚物，含固量24%，自制），濕摩提升劑HS-222工業(yè)級，化劑FMEE、過硫酸銨及其它助劑。

1.2試驗方法

1.2.1浸漬整理工藝

（1）工藝流程

錦綸織物→浸漬整理液→離心脫水→烘干→高溫焙烘→成品

（2）整理液處方/%（omf）

汗?jié)n牢度劑SF-30A             x

濕摩提升劑HS-222             y

黏合劑SD-20B                 z

（3）整理條件

pH值4.5~5.5（醋酸調(diào)節(jié)），浴比1：20，室溫浸漬20min，160℃焙烘3min。

1.2.2浸軋整理工藝

（1）工藝流程

錦綸織物→浸軋整理液→烘干→高溫汽蒸→烘干→成品

（2）單體乳液

將3%丙烯酸酯單體、0.75%乳化劑FMEE與0.15%過硫酸銨混合進(jìn)行高剪切乳化，乳化時間為30min，制得單體乳液。

（3）整理液組成

在上述單體乳液中加入4%汗?jié)n牢度劑SF-30A，用醋酸調(diào)節(jié)pH值為4.5~5.5。

（4）整理條件

室溫，二浸二軋，軋液率90%；高溫汽蒸，濕度40%，溫度160℃，時間5min。

1.3測試方法

（1）耐摩擦色牢度

按照GB/T3920—2008《紡織品色牢度試驗?zāi)湍Σ辽味取窚y試，并按GB/T251—2008《紡織品色牢度試驗評定沾色用灰色樣卡》評級。

（2）耐汗?jié)n色牢度

按照GB/T3922—2013《紡織品色牢度試驗?zāi)秃節(jié)n色牢度》測試，并按GB/T251—2008《紡織品色牢度試驗評定沾色用灰色樣卡》評級。

2.結(jié)果與討論

2.1汗?jié)n牢度劑對錦綸色牢度的影響

錦綸印花織物采用1.2.1節(jié)浸漬整理工藝，汗?jié)n牢度劑SF-30A質(zhì)量分?jǐn)?shù)對織物耐摩擦色牢度和耐汗?jié)n色牢度的影響見表1。

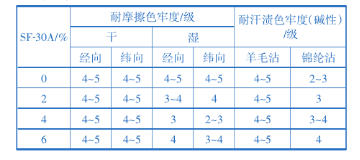

表1 汗?jié)n牢度劑SF-30A質(zhì)量分?jǐn)?shù)對色牢度的影響

由表1可知，錦綸印花織物具有優(yōu)異的干和濕耐摩擦色牢度以及堿性汗?jié)n的羊毛沾色牢度，但堿性汗?jié)n的錦綸沾色牢度較差，僅為2~3級。經(jīng)汗?jié)n牢度劑SF-30A整理后，對干摩擦牢度和堿性汗?jié)n的羊毛沾色牢度無影響，仍為4~5級；對堿性耐汗?jié)n牢度的錦綸沾色有明顯改善，且隨SF-30A質(zhì)量分?jǐn)?shù)的增加而提高，最高能提高1.5級，達(dá)4級；但會引起經(jīng)向和緯向濕摩擦牢度的下降，濕摩擦牢度的下降與SF-30A整理劑的用量有關(guān)，當(dāng)SF-30A質(zhì)量分?jǐn)?shù)為4%時，濕摩擦牢度最大下降2級。這是因為SF-30A整理劑是一種聚酰胺陽離子季銨鹽，與錦綸和陰離子酸性染料具有較好的親和力，且能在纖維表面成膜，具有較好的耐堿性汗?jié)n色牢度，因此能提高對錦綸沾色的汗?jié)n牢度，且不影響干摩擦牢度和堿性汗?jié)n的羊毛沾色牢度。陽離子聚酰胺與酸性染料的靜電作用，雖能減少織物上酸性染料在堿性介質(zhì)中的解析，但濕態(tài)時會引起酸性染料向纖維表面的遷移，即在提高酸性染料耐汗?jié)n牢度的同時降低了濕摩擦牢度。該織物印花用的酸性染料本身具有優(yōu)良的堿性汗?jié)n的羊毛沾色牢度。

2.2汗?jié)n牢度劑和濕摩提升劑的影響

為提高汗?jié)n牢度劑SF-30A處理錦綸印花織物后的耐摩擦色牢度，采用1.2.1節(jié)整理工藝，固定整理劑的總質(zhì)量分?jǐn)?shù)為8%，汗?jié)n牢度劑SF-30A和濕摩提升劑HS-222按不同質(zhì)量比混合，考察兩者質(zhì)量比對織物耐摩擦色牢度和耐汗?jié)n色牢度的影響（表2）。

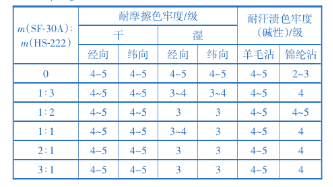

表2 汗?jié)n牢度劑SF-30A和濕磨提升劑HS-222質(zhì)量比對織物色牢度的影響

由表2可知，汗?jié)n牢度劑SF-30A和濕摩提升劑HS-222同浴使用，對錦綸印花織物堿性汗?jié)n牢度的羊毛沾色和干摩擦牢度無影響；對堿性汗?jié)n牢度的錦綸沾色有所提升，最高提高2級；但濕摩擦牢度仍有所下降，最高下降1.5級。比較表1和表2可知，當(dāng)汗?jié)n牢度劑SF-30A用量相同時，加入濕摩提升劑HS-222對提高堿性汗?jié)n牢度有利，但不能提高濕摩擦牢度。這可能是因為具有交聯(lián)成膜性的濕摩提升劑HS-222能提高聚酰胺陽離子季銨鹽與纖維的相互作用，提高了固色劑的耐堿性汗?jié)n牢度，但由于酸性染料的水溶性，仍會引起濕態(tài)時染料向纖維表面的遷移。

2.3汗?jié)n牢度劑和黏合劑的影響

為提高汗?jié)n牢度劑SF-30A與錦綸纖維的結(jié)合牢度，采用1.2.1節(jié)整理工藝，固定整理劑的總質(zhì)量分?jǐn)?shù)為8%，汗?jié)n牢度劑SF-30A和黏合劑SD-20B按不同質(zhì)量比混合，考察兩者質(zhì)量比對織物耐摩擦色牢度和耐汗?jié)n色牢度的影響，見表3。

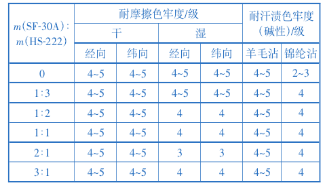

表3 汗?jié)n牢度劑SF-30A和粘合劑SD-20B質(zhì)量比對織物色牢度的影響

由表3可知，汗?jié)n牢度劑SF-30A和黏合劑SD-20B同浴使用，對錦綸印花織物堿性汗?jié)n的羊毛沾色牢度和干摩擦牢度無影響；對堿性汗?jié)n的錦綸沾色牢度能提高1.5級，且對濕摩擦牢度的影響較小，當(dāng)黏合劑SD-20B質(zhì)量分?jǐn)?shù)達(dá)6%時，濕摩擦牢度不下降。這是因為陰離子性的SD-20B和陽離子性的SF-30A的靜電作用，很大程度上能提高整理劑與纖維的結(jié)合牢度，阻止?jié)駪B(tài)時酸性染料向表面的遷移，提高整理劑的耐堿汗性。但使用時容易聚集，形成固色斑。為此，采用非離子表面活性劑平平加O乳化，雖對防止聚集有利，但對堿性汗?jié)n的錦綸沾色牢度提升不利。因此，此方法仍值得進(jìn)一步探討。

2.4丙烯酸酯類單體微量聚合的影響

丙烯酸酯黏合劑對提升錦綸印花織物的汗?jié)n牢度和防止?jié)衲Σ晾味冉档陀欣?，因此選擇18種丙烯酸酯類單體的乳液分別與汗?jié)n牢度劑SF-30A同浴整理（按1.2.2節(jié)浸軋整理工藝），考察不同丙烯酸酯單體聚合對織物摩擦牢度和汗?jié)n牢度的影響，結(jié)果見表4。

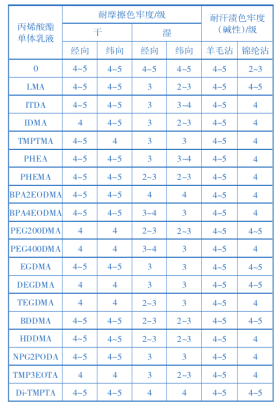

表4 丙烯酸酯類單體聚合對織物色牢度的影響

由表4可知，與未整理或單獨汗?jié)n牢度劑SF-30A整理相比，有丙烯酸酯類單體的聚合，（1）干摩擦牢度和堿性汗?jié)n羊毛沾色牢度，除部分單體（ID?MA、TMPTMA、PEG200DMA、PEG400DMA、TMP3EOTA、DEGDMA、TEGDMA）降低0.5級外，其余單體的色牢度基本保持不變；

（2）堿性汗?jié)n的錦綸沾色牢度比未整理織物提高了1.5~2.0級，比單獨SF-30A整理提高了0.5~1.0級；

（3）濕摩擦牢度比未整理織物降低0.5~2.0級，除部分（PHEMA、PEG400DMA和Di-TMPTA）單體外，下降幅度比單獨SF-30A整理??；

（4）采用BPA2EODMA、Di-TMP?TA單體和汗?jié)n牢度劑SF-30A整理的錦綸織物，其堿性汗?jié)n牢度達(dá)4~5級，提高了2級，干摩擦牢度保持不變，達(dá)4~5級，但濕摩擦牢度稍有下降，達(dá)4級。

丙烯酸酯類單體在引發(fā)劑的作用下，能發(fā)生自聚反應(yīng)，在纖維表面成膜，但膜的性質(zhì)或與汗?jié)n牢度劑SF-30A和纖維的相互作用會影響色牢度。這是因為：

1）整理劑SF-30A單獨存在時，其固色機理依賴于離子鍵和成膜性，當(dāng)纖維表面形成的整理劑SF-30A膜耐堿性較好時，能阻止染料在堿性介質(zhì)中解析，減少對纖維的再上染（沾色），提高耐堿性汗?jié)n牢度，同時也能提高耐干摩擦牢度。但當(dāng)整理劑形成的膜的溶脹性較好時，會加速因濕態(tài)摩擦?xí)r染料的解析，降低濕態(tài)摩擦牢度。

2）丙烯酸酯類單體的結(jié)構(gòu)中含有乙烯基，在過硫酸銨的引發(fā)下發(fā)生聚合反應(yīng)，丙烯酸酯能自身聚合成高分子物，也能與纖維、整理劑SF-30A等形成共價交聯(lián)，提高其與纖維的結(jié)合牢度，降低SF-30A膜的親水性和溶脹性。因此，丙烯酸酯類單體在纖維上的接枝共聚，起到了交聯(lián)劑的作用，有利于提升濕摩擦牢度。

3）因丙烯酸酯的接枝共聚，改變了整理劑SF-30A自身的性能和與纖維的結(jié)合牢度。這與丙烯酸酯單體的性質(zhì)有關(guān)，如具有4個乙烯基的Di-TMPTA單體和具有雙酚A結(jié)構(gòu)的BPA2EODMA單體，因單體反應(yīng)活性的增加或苯環(huán)結(jié)構(gòu)的引入，不僅能大幅度提高堿性汗?jié)n牢度，也能保持優(yōu)良的干態(tài)和濕態(tài)摩擦牢度。

3.色牢度

（1）陽離子汗?jié)n牢度劑SF-30A能明顯提高酸性染料的汗?jié)n牢度，但會降低染料的摩擦牢度。當(dāng)汗?jié)n牢度劑SF-30A與濕摩提升劑HS-222同浴整理時，能減少錦綸印花織物摩擦牢度的下降。

（2）陽離子汗?jié)n牢度劑SF-30A與陰離子黏合劑SD-20B同浴整理，不僅能提高酸性染料的汗?jié)n牢度，且對錦綸印花織物摩擦牢度的影響較小，但存在容易聚集的不足。

（3）丙烯酸酯類單體的聚合對改善摩擦牢度的下降是有利的，但與單體自聚體的性質(zhì)有關(guān)。當(dāng)選擇具有4個乙烯基的Di-TMPTA單體或雙酚A結(jié)構(gòu)的BPA2EODMA單體與汗?jié)n牢度劑SF-30A同浴整理時，錦綸印花織物具有較理想的色牢度，堿性汗?jié)n牢度達(dá)4~5級，摩擦牢度達(dá)4級。

聲明：本站信息來源于網(wǎng)絡(luò)或者為原創(chuàng)文章，如對貴站有所侵犯，請聯(lián)系管理員。

上一篇：棉針織布，絲光處理方式哪種好？

猜猜您喜歡的：

2022-12-12 錦綸織物耐汗?jié)n色牢度的改進(jìn)提高技術(shù)！

2022-12-10 棉針織布，絲光處理方式哪種好？

2022-12-10 織物整理的目的和方法

2022-12-09 無捻紗到底有沒有捻度 ? 跟有捻和弱捻有什么區(qū)別？

2022-12-09 彈力織物如何預(yù)防皺條、皺痕、尺寸不穩(wěn)

2022-12-09 針織染色色花、色差、色污、折痕、死痕、烘痕、拉邊痕...

2022-12-08 細(xì)小紗疵的成因與控制

2022-12-08 預(yù)縮整理的作用與方法和工藝操作注意事項

2022-12-07 五大要素！制定染整工藝時必須注意

2022-12-07 紡織檢測術(shù)語大全
