發(fā)布時間：2022-07-10 點擊：

定型機、涂層機專業(yè)生成廠家無錫前洲興華機械2022年7月10日訊 織物在浸水之后會發(fā)生一定的收縮， 一部分原因是因為織物中的纖維吸收水分后發(fā)生膨脹，紗線直徑增加， 在織物中的屈曲程度增大， 迫使織物收縮；另一個原因是在織造的過程中， 為保持整經(jīng)軸平整使得開口清晰， 一般會將經(jīng)紗加上一定的張力， 緯紗在被牽引的過程中也會受到一定程度的機械外力， 致使留下潛在應變， 織物一旦浸水， 紗線處于自由狀態(tài)， 織物自然會收縮，織物縮水后引起織物長度、 寬度的變化， 如果縮水較大會造成成衣或成品尺寸的變化而影響使用，所以研究織物縮水的影響因素以便合理選用原料，合理設計組織及其結構（ 經(jīng)緯密度） 等以求織物縮水達到最小。

根據(jù)織物的收縮機理， 影響織物縮水率的因素主要與織物的原料種類、 組織結構、 加工條件等因素有關。在縮水率測定時影響織物縮水率測定的因素也很多， 例如洗滌的水溫、是否加洗滌劑，烘干方法等， 都會對縮水率產(chǎn)生影響。目前在此方面有人做了研究， 有的在運用不同原料產(chǎn)品的對比上；有的研究純棉針織物如何改變組織和線圈的密度來改變縮水問題；有的建立了針對于平紋組織的產(chǎn)品縮水影響因素的方程式；有的論述純棉產(chǎn)品如何通過預縮處理來減小縮水問題。

作者：遼東學院 服裝與紡織學院 張萍

本研究的思路是采用不同的織物組織（ 平紋、斜紋、 緞紋），結合改變織物的經(jīng)密導致的結構不同（ 結構相不同） ， 使得經(jīng)紗與緯紗彎曲的屈曲波不同引起的織物縮水的變化， 經(jīng)密的變化引起經(jīng)緯密度的比值變化， 它對于織物結構相的影響進而影響織物縮水的變化規(guī)律。

01

實驗方法

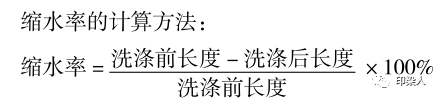

實驗用織物采用 YG701E 型全自 動織物縮水率試驗機測試， 選擇標準程序 6 進行洗滌， 洗滌時間 40 min， 無加熱。在樣品放入試驗機前， 在織物的經(jīng)向和緯向分別標記 3 組對照點， 經(jīng)向點標記時， 上下讓出布邊 5 cm， 緯向點標記時， 左右讓出布邊 7 cm。在規(guī)定的范圍內(nèi)做好線釘， 并準確測量線釘之間的距離， 做好記錄。洗滌后，脫水懸掛晾干， 再次測定各個線釘之間的距離，記錄并計算出縮水率， 3 組線釘?shù)臄?shù)據(jù)求出平均數(shù)，用該平均數(shù)代表織物的經(jīng)向縮水和緯向縮水， 利用這些匯總制成表格， 便于分析。

02

實驗結果與分析

2.1 同一塊樣品中經(jīng)密和緯密對縮水率的影響

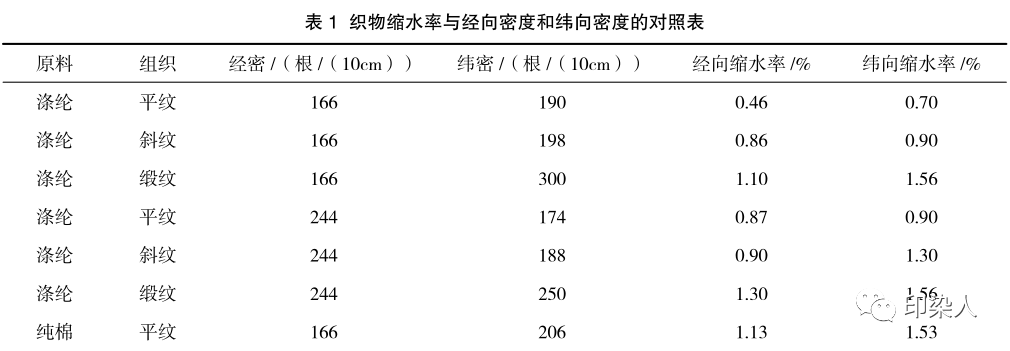

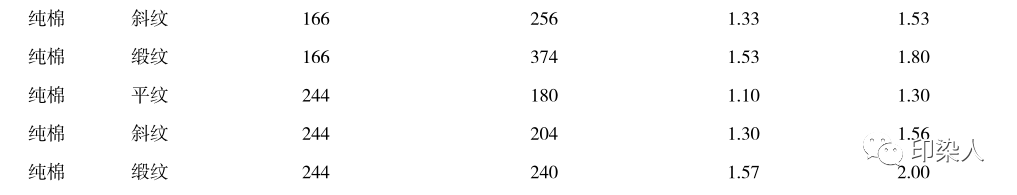

將實驗數(shù)據(jù)匯總， 算出縮水率， 實驗結果見表 1 。

從數(shù)據(jù)匯總來看， 在同一塊樣品內(nèi)， 當經(jīng)向密度大于緯向密度時， 經(jīng)向縮水率大于緯向縮水率；同樣當緯向密度大于經(jīng)向密度的時候緯向縮水率大于經(jīng)向縮水率。

這是因為， 經(jīng)向密度大于緯向密度的時候，經(jīng)紗在織造時受到的外力越大， 當卸去外力后，經(jīng)紗的屈曲程度增加幅度也就大于緯紗， 這就造成了經(jīng)向縮水率大于緯向縮水率的現(xiàn)象；當經(jīng)密小于緯密時， 織物處于低結構相， 經(jīng)紗屈曲程度小，縮水就小。

2.2 相同的原料和經(jīng)密、 不同的組織對經(jīng)向縮水率的影響

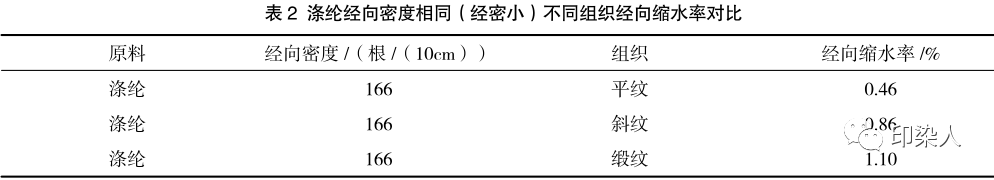

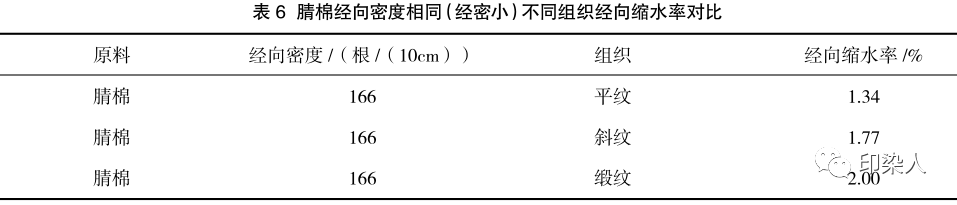

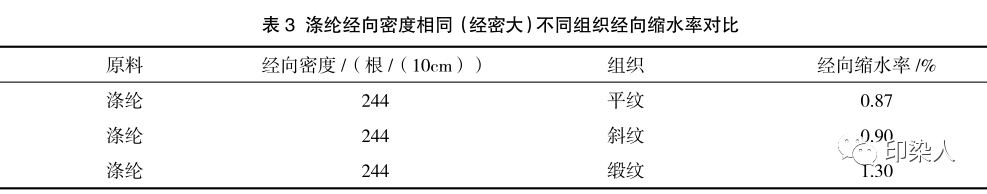

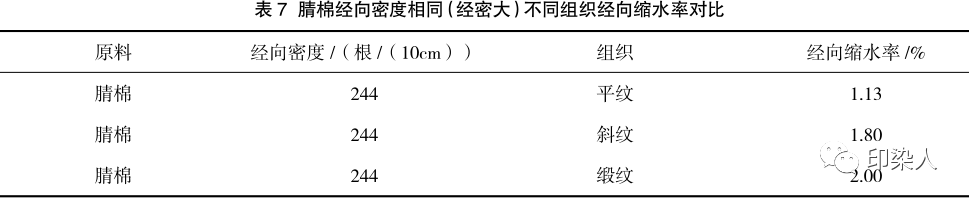

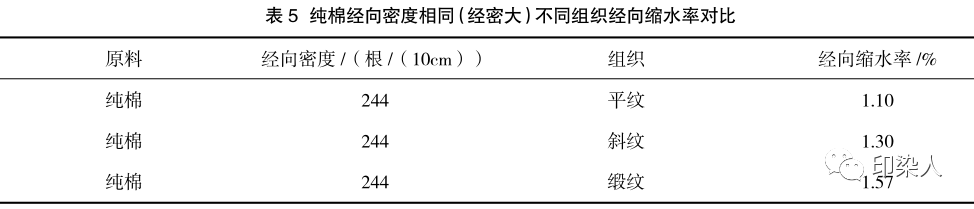

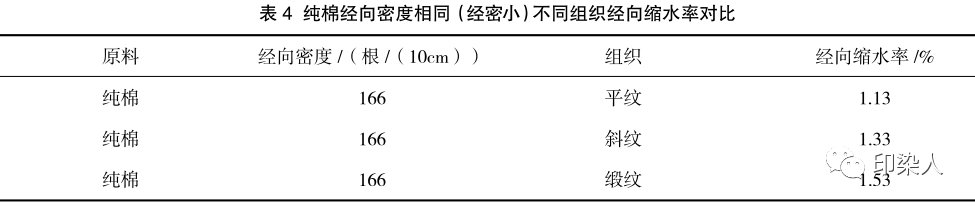

將相同原料， 相同經(jīng)向密度不同組織的縮水率列入一個表中。同時在聯(lián)系緯向密度這一項目指標， 對比觀察。結果見表 2~ 表 7。

03

結論

1、數(shù)據(jù)分析表明， 在原料相同、 經(jīng)向密度相同的情況下， 平紋組織的縮水率小于斜紋組織，斜紋組織小于緞紋組織。無論織物的原料是什么，這個規(guī)律都不會變化。由此可以推論：織物結構越疏松， 一個組織循環(huán)內(nèi)， 經(jīng)緯紗交織次數(shù)越少的組織縮水率越大， 織物的穩(wěn)定性越不好。

2、在原料、 組織相同， 經(jīng)密增加， 織物經(jīng)緯向縮水都有增加。這主要是經(jīng)密增加后織物中經(jīng)紗和緯紗的彎曲程度、 彎曲次數(shù)增加的緣故。

3、在同一塊樣品中， 緯向密度大于經(jīng)向密度的時候， 則緯向縮水率大于經(jīng)向縮水率， 經(jīng)向密度大于緯向密度， 則經(jīng)向縮水率大于緯向縮水率。這說明織物結構相對織物的縮水率有著顯著的影響。另外需要說明的是織物結構相除了與經(jīng)緯密度的比值有關， 也與織機的經(jīng)紗位置線有關系， 因此織物上機參變數(shù)對縮水率也有影響。

整理：印染人  出處:2019年3月《遼東學院學報》第 26 卷第1期

聲明：本站信息來源于網(wǎng)絡或者為原創(chuàng)文章，如對貴站有所侵犯，請聯(lián)系管理員。

上一篇：定型機之發(fā)熱紗與錦綸混紡織物低浴比染色及殘液回用

猜猜您喜歡的：

2022-07-10 定型機之織物結構對織物縮水性的影響

2022-07-09 定型機之發(fā)熱紗與錦綸混紡織物低浴比染色及殘液回用

2022-07-09 定型機之優(yōu)化組合分散染料印花加工工藝的四大要素，有...

2022-07-06 定型機之滌綸染色前處理，到底要不要除油？

2022-07-06 定型機之錦綸及彈性織物的前處理、染色、后整理工藝

2022-07-02 定型機之染料力份計算及化驗室采樣、檢測、留樣與樣品...

2022-07-01 涂層機之影響紡織品織物日曬及濕摩擦牢度主要因素和解...

2022-06-29 定型機之搖粒絨染整生產(chǎn)工藝

2022-06-28 定型機之從紗線到織布印染的全過程

2022-06-28 定型機之吸濕≠排汗 帶你走出功能性面料的誤區(qū)
