發(fā)布時間：2022-07-06 點擊：

定型機、涂層機專業(yè)生成廠家無錫前洲興華機械2022年7月6日訊 滌綸紗線或織物的前處理一般以去油為主，因為滌綸在紡紗時會加入紡紗油劑，那么，滌綸紡紗油劑一般用的都是哪些油？

滌綸長絲油劑品種很多，有POY、DTY的油劑，常規(guī)紡紡絲油劑、拉伸絲油劑、變形絲油劑以及工業(yè)用絲油劑等。它們均可起到集束、潤滑、降低摩擦系數(shù)，抗靜電等作用，但又有各自特殊的功能和適應(yīng)性，甚至對同一品種的長絲，因加工設(shè)備和后加工過程不同，所需油劑的特性亦應(yīng)不同。

滌綸長絲油劑可分為紡絲油劑和成品油劑兩大類，油劑的基本性能相同，但對紡絲油劑的性能要求高于成品油劑。

01

油劑的基本性能

1、平滑性

平滑性、或稱潤滑性，實質(zhì)上是油劑的摩擦特性。常以上油后絲與絲(F/F)、絲與金屬(F/M)和絲與橡膠(F/R)之間的靜摩擦系數(shù)(μs)及動摩擦系數(shù)(μd)來表示。

一般來說，較好的油劑上到絲上后，F(xiàn)/F的靜摩擦系數(shù)應(yīng)適當(dāng)大些，這樣絲的集束性好，卷繞成型好，退繞性優(yōu)良。對F/F的動摩擦系數(shù)無特殊要求，但在假捻變形時，絲若滑動，易于變形。

F/M的靜摩擦系數(shù)小一些為好，動摩擦系數(shù)，則是愈小愈好，這可減小絲與金屬之間的摩擦，減少毛絲和斷頭，減少絲對金屬的磨損，可提高絲的加工和織造性能。F/R的靜、動摩擦系數(shù)適當(dāng)即可，因在加工過程中，使用橡膠部件來增大對絲的握持力，摩擦系數(shù)過小，易打滑。平滑性由油劑各組分的性能決定，并和潤滑狀況有一定關(guān)系。

含油量較高(0.5％～1.0％)時的潤滑為流體潤滑。流體潤滑中，摩擦系數(shù)隨油劑粘度的增加和含油量的增高而增大。

含油量最低、而摩擦系數(shù)最小的潤滑為臨界潤滑。在高速、高接觸壓力時，保持臨界潤滑有很重要的意義。臨界潤滑狀況下，除油劑的粘度影響摩擦系數(shù)外，油膜強度(界面吸附力、分子間凝聚力)對摩擦系數(shù)影響也很大，油膜強度高，摩擦系數(shù)波動小。

2、抗靜電性

聚酯是良好絕緣體，在加工和使用過程中被摩擦?xí)r，會因電荷的積累而產(chǎn)生負電性的靜電。

靜電使絲條松散，使加工性變壞。因此，上油后的纖維應(yīng)具有抗靜電性。抗靜電的機理通常有三種：即增強纖維的吸濕性；減少摩擦作用；中和產(chǎn)生的電荷。三種機理可同時發(fā)生作用。最簡便的油劑抗靜電性的測定方法是測定上油后絲條的比電阻，亦可測定絲條的摩擦帶電量。

3、耐熱性

對于需經(jīng)受熱加工(拉伸、假捻等)的絲條，所上油劑的耐熱性非常重要，耐熱性差的油劑，高溫下會分解，油劑的物理性能發(fā)生變化。

高溫下油劑的揮發(fā)，使上油量減少，并污染環(huán)境，產(chǎn)生的焦油或油滴還會影響操作?？刹捎脫]發(fā)減量法測定油劑的耐熱性，即將油劑放在220℃的烘箱中8h，測定其揮發(fā)和分解減量。

4、界面特性

油劑必須具有一定的乳化性能。要求油劑乳化穩(wěn)定，乳化液的表面張力低、粘度小。在纖維表面可均勻附著。如果界面特性不好，即使其他性能很好，也無法滿足使用要求。

02

油劑的使用

1、根據(jù)絲條的用途選擇油劑

機織用絲要求上漿性好，上漿后在織造中漿膜不剝落或落下極少。這就要求油劑與漿料相容性好。

平滑劑為礦物油的油劑其上漿性較好，因為礦物油粘度較低，其乳化物油膜不僅能與漿料相容，而且易進行再分散，在纖維的表面油劑與漿料置換，油膜可保護漿膜。

針織用絲將直接上機整經(jīng)和織造，將與織針產(chǎn)生高速摩擦，對平滑性、集束性和抗靜電性要求均較高，使用的油劑粘度應(yīng)低、摩擦系數(shù)小、上油量高。

耐高溫應(yīng)是假捻變形用油劑的主要特征，而其平滑性適中即可，因過大或過小均會引起張力變化，使捻度不勻。另外要求油劑產(chǎn)生的白粉少、附著均勻。附著不勻則影響絲的染色性能。

油劑的牌號較多，新使用某種油劑時，最好經(jīng)小試后，再正式用于生產(chǎn)。因使用不當(dāng)，將影響生產(chǎn)和產(chǎn)品質(zhì)量。

2、油劑用量油劑用量以絲條的含油量(OPU)計算

常規(guī)紡機織用絲OPU為0.6％～0.7％，針織用絲為0.7％～0.9％，加彈用絲為0.5％～0.6％。常規(guī)紡的上油量還要根據(jù)拉伸中是否產(chǎn)生毛絲和斷頭而定，因有的油劑含量高時，會使絲條張力變大，造成毛絲和斷頭。

高速紡絲隨DTY機的加工速度不同，0PU有所變化，加工速度愈高，OPU應(yīng)愈低(見表1)。高速紡絲的POY若用于拉伸制拉伸絲，應(yīng)適當(dāng)提高上油量。

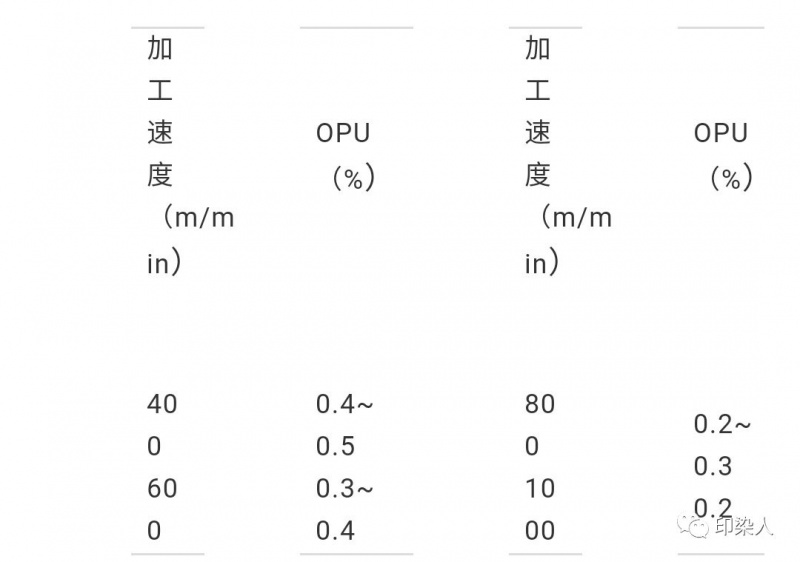

DTY機的加工速度與上油量的關(guān)系

變形后的變形絲重新上的成品油劑，針織用POU為2％～3％，機織用為0.5％～1.5％，用于噴水織機的變形絲，為便于退繞，上0.5％左右的油劑。經(jīng)紗若不上漿，可在加網(wǎng)絡(luò)后，再上1.5％左右的油劑。

一些特殊絲，如異形絲、有色絲，上油量應(yīng)比普通絲高0.1％～0.2％。

03

油劑的濃度

油劑濃度受幾種因素的制約，應(yīng)綜合平衡決定。從油劑在絲上的附著均勻性考慮，油劑濃度愈低愈好，但隨之而來的是油劑易飛濺，尤其是油輪上油設(shè)備，飛濺更嚴(yán)重。一般常規(guī)紡絲油劑濃度為10％～15％，高速紡絲油劑濃度為8％～15％。

04

油劑的配制

在某些品種的長絲油劑中，有的組分不易乳化(分散)于水中，即使乳化，也是以凝聚絡(luò)合物粒子的形態(tài)存在。凝聚絡(luò)合物粒子的大小主要決定于初期乳化條件，即油劑與水接觸瞬間的條件。

1. 溫度

桶裝油劑在低溫下存放時，會出現(xiàn)組分分層現(xiàn)象。遇此情況，應(yīng)將油桶放到40℃的水浴或暖房中，待固體部分溶解后，攪拌均勻再使用。配油時的水溫隨油劑性能的不同而不同，但多為20～30℃。

2. 水質(zhì)

一般離子交換水可滿足要求，但離子交換水可能含有硅元素，長期使用，硅與油劑的結(jié)合物易堵塞上油噴嘴。

3. 攪拌

油劑注入水中需經(jīng)攪拌才能均勻。油水接觸時間愈短，形成的凝聚絡(luò)合物粒子愈小。油劑以細流方式注入攪拌速度最快的水中，所形成的粒子小。當(dāng)攪拌速度在100~400r/min，靠近釜壁處的液體流速最快。注畢油劑后，應(yīng)繼續(xù)攪拌約30min。

4. 油劑溶液的防腐

配制好的油劑在貯存和使用中會因其腐敗而產(chǎn)生沉淀物，堵塞管道。細菌(微生物)、氧氣、營養(yǎng)源和溫度是腐敗產(chǎn)生的條件。常用的防腐方法有兩種。一是控制溫度，二是加防腐劑。在20℃以下，細菌繁殖較慢，25℃以上，細菌繁殖較快，但因在18℃以下，油劑乳化液可能析出沉淀物，故油劑溫度應(yīng)控制在20℃左右。

防腐劑即殺菌劑。高速紡絲的油嘴后部接管處易堵塞，因而油劑中一定要有殺菌劑。常規(guī)紡絲可以不用，但要經(jīng)常清潔，以保持管路暢通。

殺菌劑的用量一般為110～500ppm。使用一段時間后，細菌會產(chǎn)生抗藥性，故要提高它的用量。最好是兩種殺菌劑交替使用，可提高抗藥性。

05

高溫高壓染色操作要點

一、化料操作要點

1.要按處方單核對所準(zhǔn)備的染化料是否準(zhǔn)確。分散染料化料時一般先用冷水打漿攪勻（攪拌機攪拌約20-30min），使用時再用40～45℃溫水沖淡化勻。

2.分散劑、勻染劑則用溫水化開攪勻，要隨用隨化。

3.遇到分散紅3B、分散紅玉S-2GFL等難化的染料，冷水打漿攪勻，溫水沖淡。

4.加料順序為40℃左右加入醋酸，運轉(zhuǎn)片刻，調(diào)節(jié)PH值為5～6，再加入染料，運轉(zhuǎn)10min后，按預(yù)定升溫曲線染色。如加料后發(fā)現(xiàn)機內(nèi)泡沫過多，為了避免損傷循環(huán)泵、降低揚程甚至使織物漂浮，應(yīng)及時加入消泡劑消泡。

二、染色過程操作要點

1.染色時，要在升溫前關(guān)好機蓋，并隨時由玻璃視孔觀察坯布在機內(nèi)的運行情況，并檢查機器各部位是否有異常聲音及現(xiàn)象。

2.在50～60℃時，分散染料上染很慢或基本不上染。

3.在80℃以上時，上染速度加快，因此，在80～130℃之間升溫不宜過快。

4.一般采用分級升溫、分級保溫來控制升溫率，對易造成色漬的分散紅3B、分散紅玉S-2GFL、分散大紅S-BWFL等尤需要注意這一點。

5.降溫時，降溫速度也不能過快，以免形成折皺印和雞爪印等病疵。因此，要要嚴(yán)格控制降溫速率。

一般升溫速率以織物每運轉(zhuǎn)一圈溫度變化不超過1～1.5℃為原則(指升降溫主要階段而言)。

三、噴嘴噴射壓力大小掌握的原則

1.織物上機時，噴嘴壓力可以大些，當(dāng)運轉(zhuǎn)正常時，噴嘴壓力可小些；

2.織物厚度或重量越大，噴嘴壓力越大，噴嘴直徑要大些；

3.一般繩狀織物直徑與噴嘴直徑之比為9:10。

4.降溫時，嚴(yán)禁在高溫時向機內(nèi)注入冷水直接強行降溫。

四、染后洗缸要點

1.在染深色后改淺色時，洗缸用劑一般采用98%燒堿4～6kg，保險粉。工藝條件：液量2000L，溫度130℃，時間60～90min。

2.洗缸時，打開各管道所有閥門，使洗缸液暢通，保溫完畢后高溫排污。

3.生產(chǎn)中長纖維織物時，過濾網(wǎng)每班刷一次；生產(chǎn)滌綸長絲織物時，過濾網(wǎng)每天刷洗一次；生產(chǎn)滌綸等增白品種時，采用淺色缸，并經(jīng)刷洗。

4.染完紅色產(chǎn)品的染缸，應(yīng)先改染藍色產(chǎn)品，染后再經(jīng)洗缸，才能染白色品種。否則生產(chǎn)出來的增白織物不僅白度差，且?guī)в屑t光，即使在生產(chǎn)增白品種前連刷兩三次缸也無效。

5.對污染嚴(yán)重的染缸，也可視沾污情況，用滲透性強的高分子洗滌劑、雙氧水、氟化氫銨、草酸和有機酸緩蝕劑組成的清洗劑進行清洗。

06

染色常見問題及防治

1. 泡沫

泡沫是高溫高壓噴射溢流染色最常見的問題。在高溫高壓噴射溢流染色機中，泡沫的發(fā)生是由于織物高速運行和液體循環(huán)引起高能量湍流的結(jié)果。

影響泡沫形成的主要因素是染料和助劑的性能和數(shù)量。用低泡沫助劑或溶劑法預(yù)精煉能消除纖維上可能的沾污所引起的泡沫；在選擇染料時應(yīng)考慮其起泡性能，盡可能選擇低起泡性的染料。最好避免使用消泡劑，因為它們能沾污到織物上去。

2. 折皺（皺條）

滌綸織物在高溫高壓噴射溢流染色機上染色出現(xiàn)的折皺常常為雞爪花形狀，這是由于織物呈折疊狀堆放在堆放區(qū)時間過長的關(guān)系。如果織物呈折疊狀，而這種纖維的冷卻通過二級玻璃化溫度時，最容易產(chǎn)生永久性的折皺。

防止方法：

機器不要過載，主要不引起纏結(jié)問題，整個堆放區(qū)要充分利用；在堆放區(qū)內(nèi)織物的翻轉(zhuǎn)速度和移動速率應(yīng)該相當(dāng)高（一般能認可的最高翻轉(zhuǎn)時間為2～3min）；加熱和冷卻速率不要太快，兩個因素中后者更為重要；染色時先將織物松弛、精煉，再將織物預(yù)定型，在染色周期的終了時，不要一開始就通過文杜里管，引入冷水冷卻，這樣的處理會使織物受到相當(dāng)大的沖擊；織物應(yīng)在室溫下出機；除非有特殊需要，不要將織物離心脫水，可選用真空脫水；降低最高染色溫度；在染浴或前處理時采用平滑劑。

3. 色不勻

產(chǎn)生原因及防治方法：升溫過快，應(yīng)合理確定升溫時間；保溫時間太短，應(yīng)合理確定保溫時間；布的循環(huán)速度過緩，應(yīng)重新調(diào)整噴嘴壓力，重新選擇噴嘴隙縫及圓錐管，以增加布速；染料吸附不均勻，應(yīng)合理選擇染化料，拼色時如選用上染速率相差較大的分散染料，則應(yīng)適當(dāng)增加分散劑或染料的用量；布容量遠遠超過標(biāo)準(zhǔn)容量，布容量要適中。

4. 低聚物

①低聚物的產(chǎn)生及危害

低聚物是聚合時生產(chǎn)的低分子量縮聚物，在滌綸商品中，大部分的低聚物是三個乙基對苯二甲酸酯形成的環(huán)狀化合物。低聚物在高溫時能溶解在染浴中并從溶液中結(jié)晶析出，冷卻時沉積到機械或織物表面，特別是在低液流區(qū)。低聚物沉積在交換器上，可使液流受到約束，使之熱交換效率降低。低聚物沉積在纖維表面，形成白色斑點或呈白霜狀。

②低聚物的消除

在染色前將織物用溶劑精煉，可以大大降低低聚物的產(chǎn)生。也可以在染色時加入低聚物控制劑，它能增加低聚物在染浴中的溶解度或產(chǎn)生一個穩(wěn)定的低聚物分散體。在后處理中采用一定的助劑進行清洗，也能幫助去除沉積的油脂和染料。

5.分散染料的凝聚

染料的凝聚可使織物上產(chǎn)生色點，降低染料的上染率，并使摩擦牢度變差。產(chǎn)生原因及防治方法：

染浴中的電解質(zhì)太多，應(yīng)盡量減少染浴中的電解質(zhì)；助劑選擇不當(dāng)，能引起助劑和染料兩者的沉淀，非離子型助劑能夠在高溫時促進染料沉淀與凝聚或阻止其上染，應(yīng)選擇相容性好的助劑；染色時間太長，應(yīng)縮短染色時間；上染速率太快，應(yīng)控制上染速率不要太快；染料的加工質(zhì)量太差，應(yīng)做好染料進廠的檢測分析；染料的濃度太高（染料在高濃度時易凝聚，但在高濃度的商品染料中可以增加分散劑的用量來克服凝聚），應(yīng)增加分散劑的用量；染浴受到沾污，織物在染色前應(yīng)充分洗凈，同時加強設(shè)備的清潔保養(yǎng)。

6.纏結(jié)

布束打結(jié)能導(dǎo)致停機，特別是用全充滿式的設(shè)備以及染輕薄織物時，這種麻煩最大。有些完全充滿式設(shè)備雖裝配了反噴射和控制閥，以控制織物的堆放，但由于不可能看到織物是如何堆放的，因此仍有可能產(chǎn)生纏結(jié)。減少纏結(jié)唯有依靠操作工的經(jīng)驗和責(zé)任心。

7.染斑和色點

產(chǎn)生原因：染料凝聚；染浴中產(chǎn)生低聚物。

防止方法：參見染料凝聚和低聚物防治的有關(guān)內(nèi)容。

8.起毛和擦傷

產(chǎn)生原因及防治方法：噴嘴直徑過小，以至使噴嘴壓力過大，應(yīng)根據(jù)染物的克重選用合適直徑的噴嘴，使噴射壓力適中，不宜過大；布速與導(dǎo)布輪的旋轉(zhuǎn)速度比例失調(diào)，應(yīng)使兩者相稱；搬運坯布或半制品時由于撞擊而擦傷，搬運坯布或半制品時應(yīng)輕拿輕放，防止撞擊擦傷；開幅時被擦傷，應(yīng)采用手工開幅。

9.伸長

產(chǎn)生原因及防治方法：布容量過低，使布的運送距離變長，以至張力增大，應(yīng)控制適中的容布量；染液的液面設(shè)定過高，因而增加了水與布間的阻力，應(yīng)盡可能保持液面以最低水平。

07

常見疵病回修技術(shù)

1、染色嚴(yán)重不勻

此種情況，不能利用染料的泳移性來回修，必須剝色后再染色。如為淺色的或中色的，可罩染成深色產(chǎn)品。

剝色方法有：

①氧化剝色。

處方示例：亞氯酸鈉2～5g/L，醋酸（98%）2～3g/L，甲基萘或氯苯3～5g/L。工藝為：30℃始處理，30min升溫至98℃，沸騰處理60min，水洗。必要時，再用漂白粉和醋酸沸溫漂白。

② 還原剝色。

處方示例：苛性鈉（薄片）1g/L，保險粉5g/L，氯苯5g/L。非離子表面活性劑2g/L。工藝為：30℃始處理，30min升溫至沸，沸騰處理60min，接著冷水洗和熱水洗。如剝色不充分，再處理一次，或再用氧化剝色法處理。采用以上方法，可能會使織物手感受損，因此要盡量避免。

2、折皺和輕度的染色不勻

折皺處理方法：把織物重新放入噴射染色機中，升溫，溫度應(yīng)比原來的染色溫度稍高幾度，然后緩緩冷卻。

對輕度染色不勻織物，一般利用染料的泳移性進行復(fù)染，工藝流程：60℃始染，15min升溫至90℃，再以40min升溫至130℃，保溫60min，然后冷卻。

回修配方為：分散染料（試驗后確定），勻染劑1～2g/L，PH值調(diào)節(jié)至5～6。

在采用染料泳移性差的染料時，應(yīng)將染色溫度提高到135～140℃，但必須以機械性能允許及不影響織物手感為前提，分散性勻染劑包括載體（或修補劑）。

3、染色油斑

①小批量局部油斑或死油斑的去除。通常采用非離子洗滌劑、四氯化碳、汽油等有機溶劑，用噴槍噴射，用人工搓洗，然后將織物洗凈。

②大面積油斑的去除。采用除油劑和非離子洗滌劑各2～3g/L，在100℃下處理20min，或采用除油劑非離子洗滌劑各2～3g/L，高溫分散劑1～2g/L在130℃下處理20min。

③較難去除的油斑，若油斑比較嚴(yán)重，去除比較困難時，可考慮將其改染成深寶藍、黑色等覆蓋性較好的顏色。

聲明：本站信息來源于網(wǎng)絡(luò)或者為原創(chuàng)文章，如對貴站有所侵犯，請聯(lián)系管理員。

上一篇：定型機之錦綸及彈性織物的前處理、染色、后整理工藝

猜猜您喜歡的：

2022-07-06 定型機之滌綸染色前處理，到底要不要除油？

2022-07-06 定型機之錦綸及彈性織物的前處理、染色、后整理工藝

2022-07-02 定型機之染料力份計算及化驗室采樣、檢測、留樣與樣品...

2022-07-01 涂層機之影響紡織品織物日曬及濕摩擦牢度主要因素和解...

2022-06-29 定型機之搖粒絨染整生產(chǎn)工藝

2022-06-28 定型機之從紗線到織布印染的全過程

2022-06-28 定型機之吸濕≠排汗 帶你走出功能性面料的誤區(qū)

2022-06-27 涂層機之清洗作業(yè)中毒屬安全事故還是污染環(huán)境犯罪

2022-06-27 定型機之活性熒光面料染色工藝、配方、流程及注意事項

2022-06-25 定型機的操作規(guī)程
