發(fā)布時間：2023-05-31 點擊：

定型機(jī)、涂層機(jī)、地毯機(jī)專業(yè)生成廠家無錫前洲興華機(jī)械2023年5月31日訊 對比分析了常見染料（活性染料、酸性染料、分散染料和陽離子染料）對氨綸的染色性能差異，并對不同類型染料上染氨綸的機(jī)理進(jìn)行了探討。結(jié)果顯示：分散染料對氨綸有較好的沾色作用，弱酸性染料中的1:2金屬絡(luò)合染料對氨綸有較好的染色效果，活性染料和陽離子染料對氨綸基本不上色。

作者：蔣偉永 申曉星 方未，沈靈麗 閔宇迪 袁夢林

氨綸具有高延伸性(500%～700%)、低彈性模量（200%伸長，0.04～0.12g，D）和高彈性回復(fù)率(200% 伸長，95%～99%)。與乳膠纖維相比，氨綸具有與乳膠纖維相同的彈性，但化學(xué)穩(wěn)定性和熱穩(wěn)定性更好，軟化溫度在200℃以上。

市面上純氨綸的面料較少，通常是將氨綸與其他纖維混紡，可增加面料的彈性，提高穿著舒適性， 近年氨綸的使用范圍及在織物中的含量不斷增加。含氨綸的彈力面料在壓模加工或穿著過程中，氨綸會裸露在外面，如果氨綸顏色較淺或無色，就會出現(xiàn)漏白的問題，尤其是對于大黑、大紅等顏色的面料， 該問題更加突出，因此氨綸的染色性能研究成為行業(yè)的熱點。本實驗探討不同類型染料對氨綸的染色效果及染色機(jī)理，篩選出適合氨綸染色的染料，對于解決氨綸露白問題提供可行的解決方案。

01

實驗

1.1材料及設(shè)備

纖維：40D普通氨綸絲4882，40D酸性可染氨綸24700(曉星集團(tuán))。

染料：依索倫紅NHF-S、依索倫黃NHF-S、依索倫藍(lán)NHF-S[德司達(dá)（上海）貿(mào)易有限公司]，分散紅ERD、分散黃ERD、分散藍(lán)ERD（上海安諾其集團(tuán)有限公司），陽離子金黃X-GL、陽離子紅X-GRL、陽離子藍(lán)X-GRRL，活性黃M-3R、活性紅M-3BE、活性深藍(lán)M-2GE（江蘇申新染料化工股份有限公司）。

助劑：無水碳酸鈉（純堿，分析純），冰醋酸（分析純），三水合乙酸鈉（分析純），酸性勻染劑（工業(yè)級），分散劑DM-2115（工業(yè)級，廣東德美精細(xì)化工集團(tuán)股份有限公司），NaCl(分析純，)，陽離子勻染劑1227（工業(yè)級）。

設(shè)備：HWX-24紅外線染色機(jī)，Datacolor 600測色配色儀， (美國Datacolor)，HH-6數(shù)顯恒溫水浴鍋。

1.2 染色工藝

活性染料染色氨綸工藝：

活性染料2%(omf)，純堿10 g/L，NaCl 40 g/L，浴比1：30。

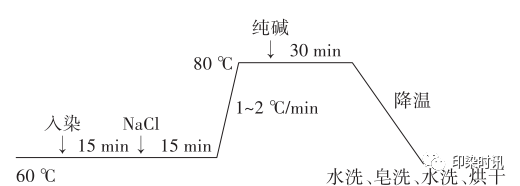

活性染料染色工藝曲線如下：

陽離子染料染色氨綸工藝：

陽離子染料2% (omf)，陽離子勻染劑1227 l g/L，pH 5（冰醋酸和三水合乙酸鈉調(diào)節(jié)），浴比1：30。

陽離子染料染色工藝曲線如下：

分散染料染色氨綸工藝：

分散染料0.5%(omf)，分散劑1 g/L，pH 5（冰醋酸和三水合乙酸鈉調(diào)節(jié)），浴比1：30。

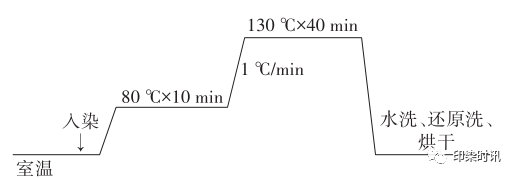

染色工藝曲線如下：

弱酸性染料染色氨綸工藝：

弱酸性染料2% (omf)，酸性勻染劑1 g/L，pH 5（冰醋酸和三水合乙酸鈉調(diào)節(jié)），浴比1:30。

弱酸性染料染色工藝曲線如下：

1.3測試

KIS值:在Dg,光源和10°視場條件下,用測色配色儀分別測定不同染料上染氨綸后,普通氨綸和可染氨綸的KS值,KIS值越大,氨綸的染色深度

02

結(jié)果與討論

2.1活性染料對氨綸的染色效果

由圖1可知，用活性染料的三原色對氨綸染色后，普通氨綸和可染氨綸得色較淺，K/S值均在1.00 以下；用活性紅對普通氨綸染色時，K/S值僅為0.04， 說明活性染料基本不上染氨綸，主要原因與活性染料的上染機(jī)理和氨綸的化學(xué)組成有關(guān)?；钚匀玖系墓躺珯C(jī)理是在堿性條件下，活性染料與羥基等官能團(tuán)發(fā)生親核取代或親核加成反應(yīng)?；钚匀玖戏肿又杏谢撬岣人苄曰鶊F(tuán)，在堿性條件下帶負(fù)電荷；而氨綸為聚氨基甲酸酯，分子中有端位酰胺基團(tuán)存在， 在堿性條件下也帶負(fù)電荷，與活性染料相互排斥，因此用活性染料對氨綸染色基本不上色，比較淺的顏色為染料沾色所致。

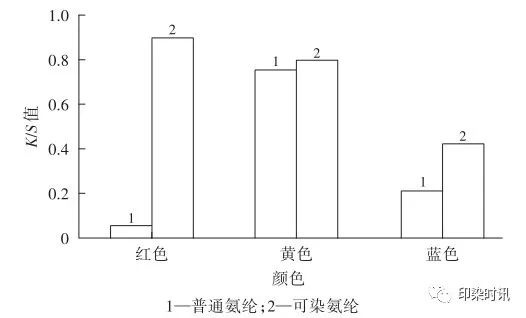

圖1活性染料對不同氯綸的染色效果對比

2.2陽離子染料對氨綸的染色效果

陽離子染料上染纖維的機(jī)理為在酸性條件下， 陽離子染料帶正電荷，所染纖維有磺酸根、羧酸根等帶負(fù)電荷的基團(tuán)，陽離子染料與纖維通過離子鍵結(jié)合而上染。氨綸的化學(xué)結(jié)構(gòu)中存在氨酯基，與錦綸的酰胺基結(jié)構(gòu)類似，都有亞氨基，在弱酸性條件下結(jié)合氫質(zhì)子而帶正電荷，與陽離子染料的正電荷產(chǎn)生強烈的排斥力，因此陽離子染料不能上染氨綸。

由圖2可知，陽離子染料上染氨綸后，氨綸的K/S值較小，所得顏色較淺，氨綸上的染料據(jù)推測為染料以范德華力吸附在氨綸上。

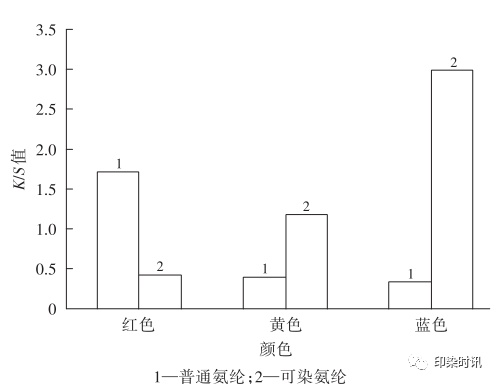

圖2 陽離子染料對不同氨綸的染色效果對比

2.3分散染料對氨綸的染色效果

氨綸為氨基甲酸酯聚合而成的纖維，分子中基本不具有離子基和強親水基，而具有芳環(huán)和疏水亞甲基鏈，因此氨綸是一種疏水性纖維。根據(jù)相似相容原理，分散染料可與氨綸以較強的范德華力結(jié)合，還可以形成少數(shù)氫鍵結(jié)合，因此分散染料上染氨綸后得色較深（如圖3所示）。氨綸的軟、硬鏈段交叉排列， 且具有軟鏈段占比80%以上的微相結(jié)構(gòu)，使分散染料容易上染；但在纖維拉伸狀態(tài)下，染料容易解吸， 所以分散染料上染氨綸后，耐皂洗和耐摩擦色牢度均較差。

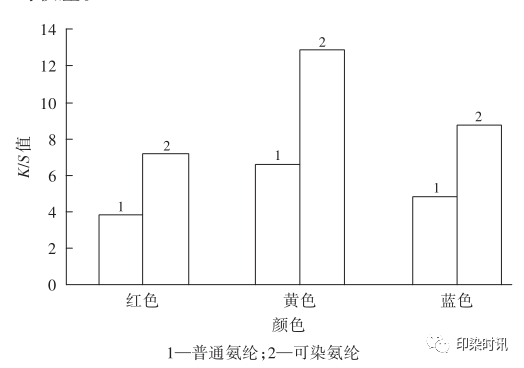

圖3分散染料對不同氨綸的染色效果對比

2.4弱酸性染料對氨綸的染色效果

氨綸在聚合過程中形成了較多的氨基甲酸酯基，在酸性條件下吸附質(zhì)子而帶正電荷（如下所示）。弱酸性染料分子結(jié)構(gòu)中含有磺酸根等陰離子基團(tuán)，因此氨綸的氨酯基為弱酸性染料的上染提供染座。隨著弱酸性染料分子質(zhì)量的增大，染料與氨綸之間的范德華力增強，進(jìn)一步提升了酸性染料在氨綸上的上染率。

可染氨綸是在氨綸紡絲的過程中，將混合胺擴(kuò)鏈劑加入紡絲液中，大大增加了氨綸端位氨基的數(shù)量，使其在酸性條件下帶正電荷，大大提高了酸性染料的染色性能。由圖4可知，染色后可染氨綸的K/S值達(dá)到28.00，顏色較深；而普通氨綸的k/S值只有4.19， 染色性能較差。

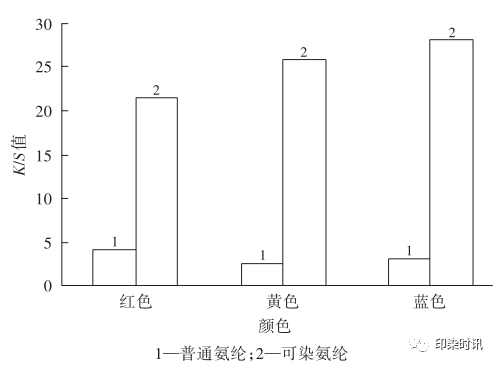

圖4 弱酸性染料對不同氨綸的染色效果對比

03

結(jié)論

氨綸具有優(yōu)異的高彈性和回復(fù)性，可提高服裝的舒適性，應(yīng)用日益廣泛，因此研究不同類型的染料對氨綸的染色性能對于氨綸的推廣應(yīng)用有很重要的意義。

通過本研究可得出以下結(jié)論：

1、氨綸用陽離子染料和活性染料染色效果較差，基本不上染；分散染料可使氨綸獲得較深的顏色，但色牢度較差，不是真正的上染，為沾色。

2、弱酸性染料可上染氨綸，普通氨綸用弱酸性染料染色后可染得一定深度，可染氨綸用弱酸性染料染色后可獲得較深的顏色，具有優(yōu)異的染色性能。

來源：《染整技術(shù)》期刊2021年7月第7期第43卷，轉(zhuǎn)載請完整注明以上信息

聲明：本站信息來源于網(wǎng)絡(luò)或者為原創(chuàng)文章，如對貴站有所侵犯，請聯(lián)系管理員。

上一篇：頂級面料識別，克重與支數(shù)識別方法！

猜猜您喜歡的：

2023-05-31 氨綸染色性能分析與染料選擇

2023-05-29 頂級面料識別，克重與支數(shù)識別方法！

2023-05-28 紡織品吸濕排汗基本原理

2023-05-28 改善深黑色滌／氨針織物色牢度的超聲波水洗工藝

2023-05-26 滌綸與再生纖維織物染整生產(chǎn)工藝、配方、流程！

2023-05-26 印染廠在制定染整工藝時必須注意，這五大要素！

2023-05-26 如何做到單向?qū)裥Ч膸追N方法

2023-05-22 化學(xué)纖維的主要質(zhì)量指標(biāo)，印染人必須要懂！

2023-05-22 染廠大師傅推薦：除固、除硅工藝

2023-05-20 面料的縐與皺你分得清嗎？
