久久精品亚洲一区,丁香婷婷五月,亚洲色无码专区一区

涂層機之氨綸為什么會失彈？

發(fā)布時間：2022-09-07 點擊：

氨綸彈性纖維成紗的形式有幾種？

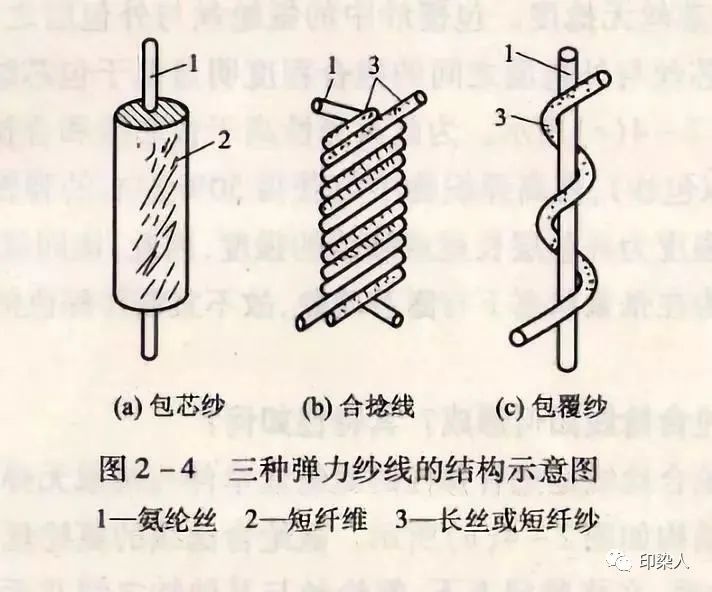

定型機、涂層機、地毯機專業(yè)生成廠家無錫前洲興華機械2022年9月7日訊 氨綸彈力纖維與其他纖維混合紡成彈力紗，其紗線的形式目前有三種形式：即氨綸包芯紗、氨綸合捻紗和氨綸包覆紗。三種形式的紗線在加工原理、結(jié)構(gòu)性能上有著本質(zhì)的區(qū)別。因此其用途和織造性能也有很大的差別。三種紗線的結(jié)構(gòu)示意圖如圖所示。

定型機,涂層機,地毯機,地毯背膠機,靜電植絨機

氨綸纖維的由來及其主要性能如何？

氨綸纖維是彈力纖維中的一種，彈力纖維國外統(tǒng)稱為Spandex (斯潘德克斯)，我國的商品名稱為氨綸，實際上氨綸僅是彈力纖維的一個大類。氨綸纖維(Polyurethane Fibre)簡稱PU纖維，共有兩個品種，一個是由芳香雙異氰酸酯和含有羥基的聚酯鏈段鑲嵌共聚物，簡稱為聚酯型氨綸，另一個品種是由芳香雙異氰酸酯與含有羥基的聚醚鏈段鑲嵌共聚物，簡稱為聚醚型氨綸。聚酯型氨綸代表性的商品名稱為Vyrent(瓦伊倫)，聚醚型氨綸代表性的商品名稱為Lyera (萊克拉)。

氨綸纖維主要的性能為：通常有500％～700％以上的伸長，彈性回復性能好。在伸長200％時回縮97％，在伸長50％時回縮超過99％。

各種氨綸相對密度差異較小，一般為1.20～1.25，斷裂強度為4.41～8.82cN／tex(0.5～1.0g／旦)，聚酯型氨綸強力較低，聚醚型氨綸強力則較高。吸濕率一般為0.3％-1.2％，復絲吸濕率要比單絲稍高，耐熱一般在95～150℃時短時間存放不會損傷纖維，安全熨燙溫度為150℃以下。

纖維燃燒較慢，燃燒后形成膠狀殘渣。染色性能優(yōu)良，可染多種顏色，對染料親和力強。耐酸堿性能好，能漂白，不發(fā)霉。

定型機,涂層機,地毯機,地毯背膠機,靜電植絨機

氨綸染色

氨綸可以用分散染料、酸性染料染色，但是這兩種染料的牢度有太差，而且通過實驗表明，尼龍用活性染料（染尼龍彈力布）與分散型陽離子染料（染CDP彈力布）對氨綸基本不沾色，這也是不是說明此兩種染料不適合氨綸染色，其實不然，在合適的助劑做媒介的前提下，尼龍用活性染料是可以上染氨綸的，并且牢度和深度都比較優(yōu)良。

市面上單純的氨綸面料很少，所以氨綸染色較為陌生，純氨綸面料與低彈力面料或者無彈面料貼合使用，可以增加面料的彈力和回復力。并且彈力面料撐開或壓模時，如果氨綸顏色和長絲不一致，就會出現(xiàn)氨綸漏色的問題，這就需要對氨綸染色。

對于氨綸染淺色

可以在酸性浴條件下用酸性染料或分散染料染色，同樣染料用量條件下，分散染料在氨綸上各項牢度優(yōu)于酸性染料，但不同分散染料對氨綸的牢度不一樣，一般染料用量小于0.5%時可以用分散染料染色。

氨綸是高彈力纖維，考慮到高溫條件下長時間染色會導致氨綸失彈，一般在100℃以下染色，而且氨綸不耐堿，再者分散染料和酸性染料適合在酸性條件下染色，一般氨綸在酸性浴條件下染色，pH在5左右比較適合。

各種染料以適助劑作為媒介，可以上染氨綸，這一類助劑市面上稱為氨綸上色劑或氨綸著色劑，其主要針對尼龍用活性染料、酸性染料等上染氨綸，一般是兩性離子性質(zhì)。

其作用原理大致如下：在酸性條件下，氨綸內(nèi)的酰胺鍵等基團電離，帶正電，氨綸上色劑與之發(fā)生反應，固色劑固著在氨綸上，由于氨綸上色劑含有氨基正離子，所以染料與氨綸上色劑也可以發(fā)生結(jié)合。

尼龍活性染料對氨綸染色的規(guī)律（加氨綸上色劑）

1、氨綸染色后各項牢度的一般規(guī)律：水洗>汗?jié)n（酸）>水浸，而且濕摩擦牢度要遠優(yōu)于干摩擦牢度。分析其原因，氨綸上色后在濕態(tài)條件下染料或氨綸上色劑與染料結(jié)合體在外界壓力的長時間作用下會發(fā)生遷移，而且是一個緩慢的過程（氨綸是疏水性纖維，水分子不會快速進入纖維內(nèi)部，染料也不會快速遷移），所以其水洗牢度較好，其次在汗?jié)n酸性條件下，有利于氨綸氨綸上酰胺鍵或氨綸上色劑上氨基電離，可以捕捉遷移的染料或氨綸上色劑與染料結(jié)合體，所以酸性汗?jié)n牢度優(yōu)于中性水浸色牢度。而在摩擦的作用下，干磨會產(chǎn)生熱量，導致氨綸表面的染料發(fā)生熱遷移，在濕態(tài)條件下則不會發(fā)生這種情況。

2、氨綸染色后煮純堿，會使其牢度下降0.5級左右，這是因為在堿性條件下，氨綸上色劑與纖維和染料的結(jié)合會被破壞，從而牢度下降。其次氨綸染色后用陽離子固色劑固色，其牢度提升較陰離子固色劑大，陽離子固色劑可以與染料生的水溶性基團（-SO3-）發(fā)生反應，封閉水溶性基團，降低染料水溶性，并且固色劑在纖維表面成膜，可以將染料隔絕起來，干摩擦牢度也就相應提高。

3、酸性、分散和尼龍用活性染料染氨綸的日曬牢度要差于染滌綸或尼龍長絲。究其原因主要是因為氨綸的結(jié)晶度低，常溫下處于高彈狀態(tài)，空氣更容易進入纖維內(nèi)部，在日光的作用下發(fā)生色變，再者氨綸本身在日曬作用下會發(fā)生黃變，也是導致日曬牢度低的原因。

棉彈力布染黑色時

氨綸會露白，一般可通過染浴中加入少量分散或酸性黑，讓其上染氨綸，不過要留意牢度問題。其次對于滌綸彈力和尼龍彈力布染黑色氨綸露色問題，滌綸彈力布染色時可在染浴中加入少量氨綸上色劑0.3%左右，尼龍彈力布染色可直接在染浴中加入氨綸上色劑染色，這樣氨綸露色問題基本可以解決。其他顏色的氨綸露色問題，根據(jù)上面類推即可。
