發(fā)布時間：2022-02-22 點擊：

定型機、涂層機專業(yè)生成廠家無錫前洲興華機械2022年2月22日訊 紡織面料煮漂及染色加工一般都在溢流缸中進行，整個加工過程中織物都保持繩狀狀態(tài)，纖維在染機中不斷彎曲變形，原來的氫鍵不斷被破壞，新的氫鍵不斷形成，有時新形成的氫鍵不能完全回復(fù)，故而在織物表面形成雞爪印、死折痕。

如何防止溢流機染色時織物上的“雞爪印”?

各種纖維織物在溢流機上染色時，不論是在常溫(100℃)還是高溫高壓(130℃／0.19 MPa)，都有可能形成“雞爪印”(以下稱折印)。形成折印的因素大致為以下幾個因素。

1

紡紗織造上的潛在因素

例如紗線條干不勻和加捻后捻縮差異，織造時的張力松緊、密度差異，尤其是高支高密織物，都會直接影響后道工序。

在濕熱處理過程中，往往因纖維(紗線)的收縮不同麗形成折印。所以，克服折印，織物最好要經(jīng)過絲光和預(yù)縮處理，尤其是絲光后使棉纖維分子重排，結(jié)晶度提高，以減少因紡紗織造引起的折印。

2

混紡織物中兩種或多種纖維的熱收縮性不一致

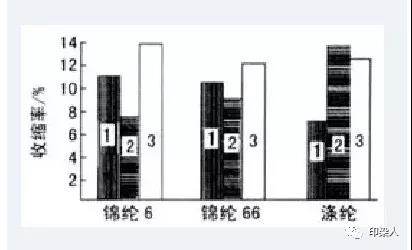

有時織物雖在前處理后加了一道預(yù)定形，但有時仍殘留著應(yīng)力，尤其在130℃時熱收縮性差異更為顯著。因此兩種以上的纖維組分會因為它們的熱收縮率不同而形成折印，雖然經(jīng)預(yù)定形，有時也無濟于事(見下圖)。

1一沸水改縮；2一熱空氣收縮【190℃×15 min)；3-飽和蒸汽收縮(錦綸6為125℃×3 min，錦綸66和滌綸為130℃×3 min)

筆者認為，染色之前進行預(yù)定形是一種辦法。但實踐證明，預(yù)定形的溫度高于后定形溫度效果較好。另外，如果條件具備，可采取平幅一繩狀一平幅的綜合加工，效果則更好。

3

染色浴比太小，形成染色缸內(nèi)的折痕

浴比小，不僅容易染花，更容易形成折印，尤其是輕薄和高密織物，如滌平紡、春亞紡之類。染色缸內(nèi)造成彈力針織物折痕的主要因素有：噴嘴壓力大小和提升輥運轉(zhuǎn)速度；纏車、壓缸、堵布；染色升降溫速度。

A. 噴嘴壓力大小和提升輥運轉(zhuǎn)速度

染色過程中染色機噴嘴壓力的大小和提升輥運轉(zhuǎn)速度快慢之間的配合與協(xié)調(diào)是染色操作工根據(jù)工藝實踐、針對不同布種進行控制和熟練掌握的。對于厚重織物染色機的噴嘴壓力應(yīng)適當調(diào)大一點，提升輥速度則放慢一點，這樣才能順利推動織物正常運行；而輕薄織物則相反，需要將噴嘴壓力適當調(diào)小，提升輥速度增加一些，減小水流量與提升輥和織物之間受到的張力，從而減小染缸內(nèi)織物表面拉伸而造成的折痕現(xiàn)象。

B. 纏車、壓缸、堵布

染色缸內(nèi)的纏車、壓缸、堵布引起的布面折痕一般由以下幾個原因造成：

一是投染缸量過大，浴比小，織物在缸內(nèi)循環(huán)周期長，相互折疊、擠壓，布面很容易生成雞爪痕或折痕。染色排缸一定要注意缸量大小，一般按容布量的60％～70％安排生產(chǎn)，避免缸內(nèi)織物運行不暢造成的折痕現(xiàn)象；

二是織布的斷紗或進缸前接頭不牢引起的斷布堵在缸內(nèi)，長時間在高溫條件下、加上水沖形成的堵布折痕。要求操作工堅守崗位，注意觀察染缸內(nèi)坯布運行狀態(tài)，盡早發(fā)現(xiàn)，及時處理；

三是濕強度比較差的再生纖維素纖維，如莫代爾、黏膠纖維、竹纖維織物，在染缸內(nèi)加色、修色時間過長引起斷布，造成的壓缸折痕；這類產(chǎn)品剪樣對色，發(fā)現(xiàn)顏色相差較大時，應(yīng)先水洗出缸，套色接近后再進缸染色；色花嚴重的協(xié)商客戶改為深色，盡量不要采取剝色后回修，以避免纖維濕強度差而在缸內(nèi)斷布現(xiàn)象。

4

升／降溫速度過快

在溢流機上染色，升溫和降溫都會直接影響纖維的收縮率，從而形成折印。對錦綸等熱塑性的纖維來說，一旦形成折印，將是不可逆的。因此，在染色時特別需注意在纖維玻璃化溫度前后10℃內(nèi)就需緩慢升／降溫，一般以1℃／rain的速度為宜。

染色過程的升降溫速度，不僅影響染色的勻染性，而且還制約染色后織物的手感和布面折痕程度。熱加工溫度若控制不當，造成織物表面溫度聚熱或聚冷，會因纖維熱收縮引起布面折痕。生產(chǎn)實踐中曾經(jīng)出現(xiàn)過，因操作工違反工藝規(guī)定將升降溫由計算機自動控制改為手動后，出現(xiàn)的布面折痕現(xiàn)象，有時甚至是嚴重的折痕。所以，染色過程嚴格按計算機程序，采取緩慢升降溫不但有利于勻染，還有利于減少布面折痕。因此，強化員工工藝紀律教育，對控制染色過程的折痕很有必要。

當然在玻璃化溫度前后10℃之外一般可提高升降溫速度，以縮短加工時間。有時為了加快升降溫速度，但又要防止折印，染色時除加入勻染劑外，還可添加浴中抗皺劑或浴中柔軟劑2—3 g／L，通過降低織物剛性，改善柔軟度，減少染色時產(chǎn)生折痕的幾率。如滌／棉和滌／滌超細纖維制成的仿革類厚織物，除了選擇超細纖維專用分散染料系列外，為了防止在溢流染色時形成折印，可在染浴中添加上述兩種助劑。

這類助劑品種較多，選用時要注意：

①和染料的親和性與混用性；

②要求低泡或無泡，以防止堵布或多耗消泡劑；

③要耐高溫和弱酸性介質(zhì)；

④需經(jīng)試驗后擇用。

5

熱處理后的織物不能瞬間冷卻

實踐證明，無論何種織物，從前處理開始到染色結(jié)束，每道熱處理后不能停機排放殘液，然后再換冷水進行清洗，否則堆積在機內(nèi)非常熱的織物，瞬間遇冷會形成折印，尤其是合纖及其混紡交織物更為顯著。

因此，終止染色后不要急于排液，而應(yīng)在織物運行中先逐步加入冷水至溢出染機后，流動水洗片刻，待織物和機體的溫度都有所下降后再排液，甚至換液清洗。這種方法若用于卷染機還可減少“松板印”的產(chǎn)生。冷熱緩沖有利于染色加工。

6

加工設(shè)備的合理選擇

能采用平幅設(shè)備加工的織物，如尼絲紡、滌塔夫、全棉高支高密織物等，盡可能不采用溢流機。事實上各種織物的染整加工都有其適用的設(shè)備，應(yīng)根據(jù)織物的性能和最終用途來選擇。

來源：印染人 印染學(xué)習(xí)與交流

聲明：本站信息來源于網(wǎng)絡(luò)或者為原創(chuàng)文章，如對貴站有所侵犯，請聯(lián)系管理員。

上一篇：棉織物后整理工藝種類及效果淺析

猜猜您喜歡的：

2022-02-22 染色折痕形成原因與預(yù)防措施

2022-02-22 棉織物后整理工藝種類及效果淺析

2022-02-17 漂白布旺季來了！棉針織物漂白PH值的控制方法，很重要...

2022-02-15 后整理的主要工序——“定型”

2022-02-15 印染廠及紡織面料對色人員，為什么都要用D65？

2022-02-14 活性染料染色機理及染色牢度方法

2022-02-14 化驗室小樣和生產(chǎn)大樣不一致原因分析

2022-02-12 一個染部主管的管理經(jīng)驗

2022-02-12 活性染料、酸性染料、分散染料和陽離子染料對氨綸的染...

2022-02-10 開幅定型常出現(xiàn)的毛病和解決方法
